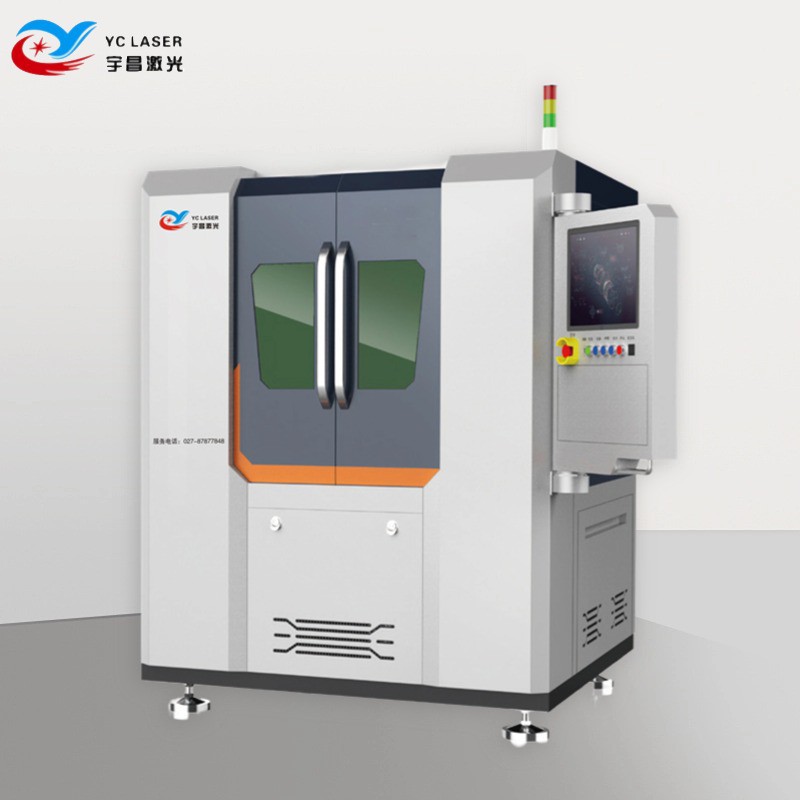

設備の紹介

最小孔径

50～100μm（超微細穴の場合は最大20μm）
説明

スパイラルスキャン軌道を利用して、高いアスペクト比を実現し、優れた真円度と表面品質を備えたクラックのない微細穴を実現します。{0}{0}{1}{1}
アプリケーション

家庭用電化製品、半導体、自動車、LED/オプトエレクトロニクス、医療業界で広く使用されています。
主な利点
- 非接触処理により、微細な亀裂やエッジの欠けを回避-
- 高速穴あけ: 1 秒あたり最大 20 個の穴
- 熱影響を最小限に抑えることで材料特性を維持
- バッチ生産のための高い再現性と安定性
機械設計

XY クロスモジュール cld 構造を備えた大理石の精密プラットフォームにより、剛性、耐衝撃性、高速安定性が確保されています。-

自動化機能

CCD 視覚位置決めシステムと左右の自動ロード/アンロードによる効率的なプロセス

OEM およびカスタマイズのオプション

カスタマイズ可能な機能:レーザー出力、切断範囲、ソフトウェアプログラミング、作業台のサイズ、材料の互換性。

カスタマイズされたソリューション:特殊産業における少量のバッチまたは高精度の生産に最適です。{0}{1}

品質管理

製造プロセス:厳格なワークフローにより、安定した正確な穴あけ結果が保証されます。

検査とテスト:バッチごとに精度、垂直度、真円度、表面品質を検証します。

品質への取り組み:工業規格および電子規格に準拠しています。

認証：ご要望に応じてご利用いただけます。

アフターサービス-

梱包と物流:安全な配送のための安全な梱包。

設置と試運転:-オンサイトまたはリモートサポート。

トレーニングと運用ガイダンス:オペレーター向けの専門トレーニング。

テクニカルサポート：トラブルシューティングとプロセスの最適化を支援します。

メンテナンスとスペアパーツ:長期的なサービスサポートと交換部品をご利用いただけます。-

技術データ

業界	応用	穴あけ要件	利点
家電	携帯電話/時計用のアルミナセラミックバックカバーと{0}}ミッドフレーム	アンテナ穴、マイク穴(Φ0.1～0.5mm)	真円度が高く、エッジ欠けがなく、5G信号に対応
半導体装置	真空キャビティ絶縁リング、ウェーハキャリアディスク	冷却穴と位置決め穴 (Φ0.5～2mm、厚さ2～5mm)	深穴なので垂直性が良く確実なシールが可能です。
カーエレクトロニクス	アルミナスパークプラグ絶縁体、センサーハウジング	排気口、センサー貫通穴（Φ1～3mm）-	高温耐性、汚染がなく、バッチでも安定
LED/オプトエレクトロニクス	アルミナ基板（厚膜回路）	スルーホール・放熱穴（Φ0.2～1mm）	穴の壁は滑らかで、回路の性能には影響しません。
医療機器	アルミナ製手術器具ハンドル、歯科用フレーム	組立穴、流路穴	生体適合性は熱損傷の影響を受けません
